rebabas del carburo de tungsteno
Created with Pixso.

SL-4 Fresa Cónica Carburo Corte Doble 1/2" Diámetro Corte 1/4" Vástago

SL-4 Fresa Cónica Carburo Corte Doble 1/2" Diámetro Corte 1/4" Vástago

Marca: BABOS
Número De Modelo: SL-4
Cuota De Producción: 50 piezas
Precio: Negociable
Condiciones De Pago: LC, D/A, D/P, T/T, Unión Occidental
Capacidad De Suministro: 100,000PCS por mes
Información detallada
Lugar de origen:
China.
Material:
Carburo de tungsteno
Forma:
Forma más afilada con extremo de radio
Diámetro de corte:
1/2"
Longitud de corte:
1-1/8"
Diámetro del vástago:
1/4 "
Tipo de flauta:
Doble corte estándar
Adecuado para:
Acero de acero, inoxidable, arrabio
Solicitud:
Descascar, moldear y terminar
Cantidad del paquete:
1
RPM máximas:
20,000
Detalles de empaquetado:
Caja de plástico
Resaltar:

1/4 ̊ Carburador de carburo de tungsteno de zanja

,

Carburo de tungsteno de doble corte

,

El objetivo de las pruebas es determinar si el producto es compatible con la norma ISO 9001:2004.

Descripción de producto

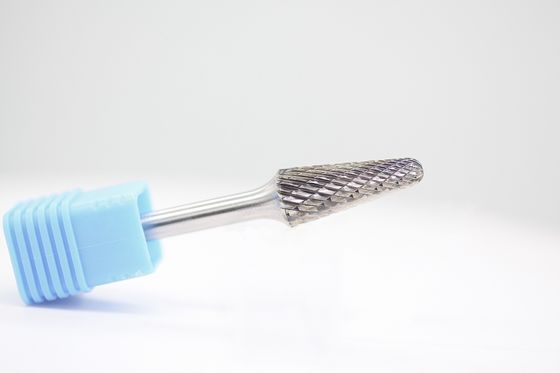

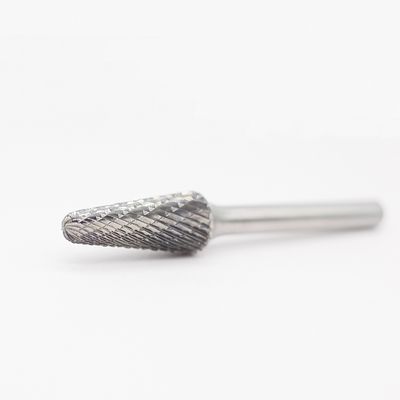

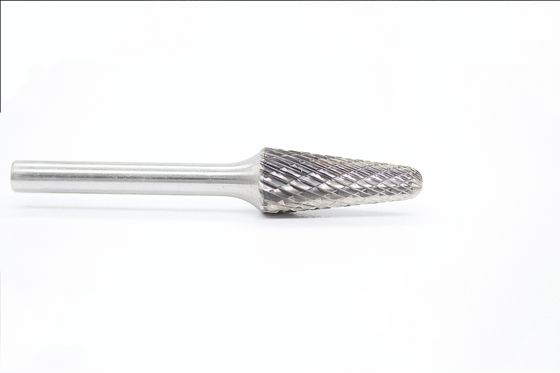

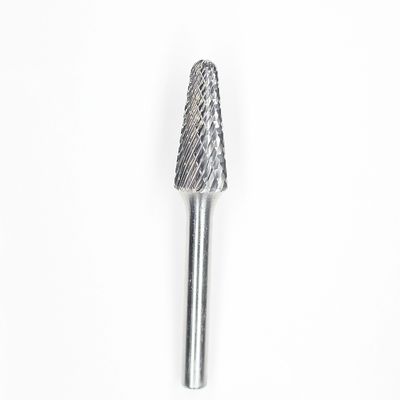

Broca de carburo de tungsteno SL-4 con forma cónica y extremo redondeado, vástago de 1/4"

Descripción:

Cónica con extremo redondeado, hecha para contornos

Las flautas de corte SL-4 combina una forma cónica (de árbol) con un extremo redondeado, cortada en flautas de corte doble estándar y soldada a un vástago de 1/4". El cuerpo cónico de 14° trabaja en superficies anguladas y en aberturas, mientras que la punta redondeada permite que el corte ruede suavemente en filetes y radios interiores en lugar de clavar una esquina dura en la pieza de trabajo. Con una cabeza de 1/2" y 1-1/8" completas de flauta, cubre más superficie por pasada que un cilindro recto del mismo diámetro.

Las flautas de corte doble corren en sentido horario y antihorario, rompiendo las virutas en trozos cortos y manejables. Esto mantiene la eliminación rápida y el corte controlable, la configuración adecuada para acero, acero inoxidable y hierro fundido en salas de herramientas, talleres de mantenimiento y trabajos de fabricación.

Donde la SL-4 se gana su lugar

  • Filetes y radios interiores — la punta redondeada mezcla el corte sin marcar una línea dura
  • Superficies anguladas y cónicas — el cuerpo de 14° sigue biseles y chaflanes uniformemente
  • Desbaste de soldaduras — suaviza las puntas de un cordón en el metal base
  • Desbarbado de contornos — sigue bordes curvos en fundiciones y piezas mecanizadas
  • Moldeado y mezcla de superficies — el amplio contacto de la flauta suaviza las transiciones en una pasada

Velocidad de trabajo

Ajusta la velocidad al material. Como guía para esta cabeza de 1/2" (12.7 mm):

Material

Velocidad de trabajo

Acero dulce

16,000–20,000 rpm

Hierro fundido

18,000–20,000 rpm

Acero inoxidable

12,000–16,000 rpm

Acero endurecido (HRC 45+)

10,000–14,000 rpm

Una amoladora clasificada para 50,000 rpm indica velocidad en vacío con un mandril vacío, no una velocidad de trabajo para una cabeza soldada de 1/2". Reduce la velocidad con este tamaño montado.

¿Extremo redondeado o extremo puntiagudo?


SL-4 (esta página)

SG-5 extremo puntiagudo

Punta

Redondeada

Puntiaguda

Mejor en

Filetes, radios interiores, mezclas

Esquinas cuadradas, muescas en V, raíces de soldadura

Diámetro de corte

1/2"

1/2"

Longitud de corte

1-1/8"

1"


Especificación

Artículo

Valor

Forma

Cónica (Árbol) con Extremo Redondeado

Tipo de corte

Doble corte estándar

Diámetro de corte

1/2"

Longitud de corte

1-1/8"

Longitud total

3"

Diámetro del vástago

1/4"

Ángulo incluido

14°

Cabeza/Vástago

Soldado

Velocidad de trabajo

10,000–20,000 rpm (según material)

Preguntas frecuentes

¿Puedo usar la SL-4 en aluminio?

Puedes, pero no es la mejor opción. Las flautas de corte doble tienden a cargarse con aleaciones blandas y pegajosas como el aluminio y el cobre. Para esos materiales, una broca de corte simple o de aluminio expulsa las virutas mucho mejor; contáctanos para opciones de corte simple/aluminio en esta forma.


¿Qué máquinas aceptan esta broca?

Cualquier amoladora que sujete un vástago de 1/4": amoladoras de troquel neumáticas, máquinas de eje flexible y amoladoras eléctricas de alta velocidad. Ajusta la velocidad de la máquina a la tabla anterior en lugar de funcionar a toda máquina.


¿Cómo sé que la broca necesita ser reemplazada?

Observa tres señales: el corte comienza a pulirse y rozarse en lugar de morder, necesitas notablemente más presión para eliminar el mismo material, o aparecen marcas de vibración en la superficie. Esto significa que el filo se ha redondeado; reemplaza la cabeza en lugar de forzarla, y verifica que tu velocidad esté dentro de lo indicado en la tabla anterior.



Otros tamaños disponibles relacionados con brocas de carburo tipo L, tanto en estándar métrico como en pulgadas:


Estándar métrico
Diámetro del vástago (mm) Diámetro del cortador (mm) Longitud de corte (mm) Longitud total (mm) Ángulo incluido Número de herramienta La combinación de cabeza y vástago
d2 d1 l2 l1
3 3 13 38 8° L0313 Sólido
5 13 38 10° L0513 Soldado
6 13 48 10° L0613 Soldado
6 6 16 51 14° L0616 Soldado
8 22 70 14° L08254 Soldado
10 25 70 14° L1025 Soldado
12 28 73 14° L1228 Soldado
16 33 78 14° L1633 Soldado
19 38 83 14° L1938 Soldado
8 12 28 73 14° L1228 Soldado
16 33 78 14° L1633 Soldado
19 38 83 14° L1938 Soldado
Estándar en pulgadas
Diámetro del vástago (pulgadas) Diámetro del cortador (pulgadas) Longitud de corte (pulgadas) Longitud total (pulgadas) Ángulo incluido Número de herramienta La combinación de cabeza y vástago
d2 d1 l2 l1
1/8" 1/8" 1/2" 1-1/2" 8° SL-42 Sólido
1/4" 1/4" 5/8" 2" 14° SL-1 Soldado
5/16" 7/8" 2-3/4" 14° SL-2 Soldado
3/8" 1-1/16" 2-15/16 14° SL-3 Soldado
5/8" 1-5/16" 3-1/16" 14° SL-5 Soldado
5/8" 1-7/16" 3-1/5" 14° SL-6 Soldado
3/4" 1-5/8" 3-3/8" 14° SL-7 Soldado




Personalización:

  1. Por favor, envíenos los dibujos u otra información importante si necesita brocas de carburo no estándar.
  2. Por favor, contáctenos si necesita más información sobre las brocas tipo L u otras formas de brocas.
  3. OEM está disponible.




Guía de selección de corte:


CORTE ESTÁNDAR (M)

DOBLE CORTE ESTÁNDAR (X)

CORTE AMPLIO (C)

CORTE FINO (F)

CORTE PARA ALUMINIO (W)

CORTE DE DIAMANTE (D)
